一．機組用途
用于生產碳素結構鋼，優質碳素結構鋼冷軋帶材。
二．技術參數

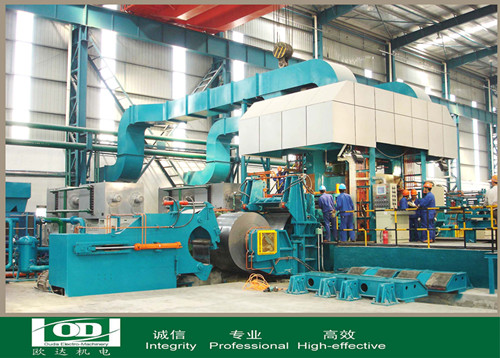

2 軋機形式：十二輥單機全液壓可逆式冷軋機
2 工作輥尺寸：Ø100~Ø120×1400mm
2 中間輥尺寸：Ø225~Ø215×1400mm
2 ****軋制壓力：9000KN
2 軋制速度：≤600m/min
2 速度精度：穩態：±0.1%
2 卷取機張力：≤200KN
2 張力精度：靜態：±3% 動態：±5%
2 卷取機卷筒：卷筒Φ496～Φ510mm
2 機組工作方式：成卷可逆軋制
三．產品大綱
熱軋?jiān)弦?guī)格
2 鋼種： 普碳鋼 Q215，優質鋼，SPCC
2 鋼板厚度：2.0~4.5mm
2 鋼板寬度：800~1250mm
2 鋼卷重量：12~25t
2 ****比重：20kg/mm
2 鋼卷外徑：Ø2000mm（max）
2 鋼卷內經：酸洗板Ø610mm
2 熱軋坯料公差要求：縱向厚差≤3% 橫向厚差≤1.5%
2 成品規格范圍：0.15~1.2×（800~1250）mm
四.裝機水平
2 主軋機和卷取機傳動系統為可逆?zhèn)鲃?dòng)系統，均采用直流電機轉動，進口全數字?jǐn)U容直流調速裝置，并設有電器過載保護系統。
2 卷取機均采用液壓漲縮卷筒。卷取機速比可換擋。
2 軋機具有全液壓壓下，設有中、高液壓系統，工藝潤滑系統，稀油潤滑系統。
2 軋機具有軋輥傾斜、凸度調整工作輥正彎等手段。
2 軋機具有過載保護，斷帶保護和準確停車功能等安全保護系統。
2 軋機具有工作輥快速換輥功能。
2 軋機電氣自動化系統采用PLC（S7-400系列PLC）控制。
五.業績表
|
項目單位
|
項目名稱
|
數量（套）
|
|
浙江三盈
|
1400十二輥雙機架可逆軋機
|
1
|
|
江蘇大江
|
1400十二輥可逆軋機
|
1
|
|
江蘇大江
|
1400十二輥雙機架可逆軋機
|
2
|
|
山東九洲
|
1400十二輥可逆軋機
|
1
|
|
山東九洲
|
1400十二輥可逆軋機
|
1
|
|
越南DTL
|
1400十二輥可逆軋機-04
|
1
|
|
越南DTL
|
1400十二輥可逆軋機-05
|
1
|
|
山東長虹
|
1400十二輥可逆軋機
|
1
|
|
